میکروکنترلر PIC چیست و چه کاربردی دارد؟



✅ میکروکنترلر PIC چیست؟

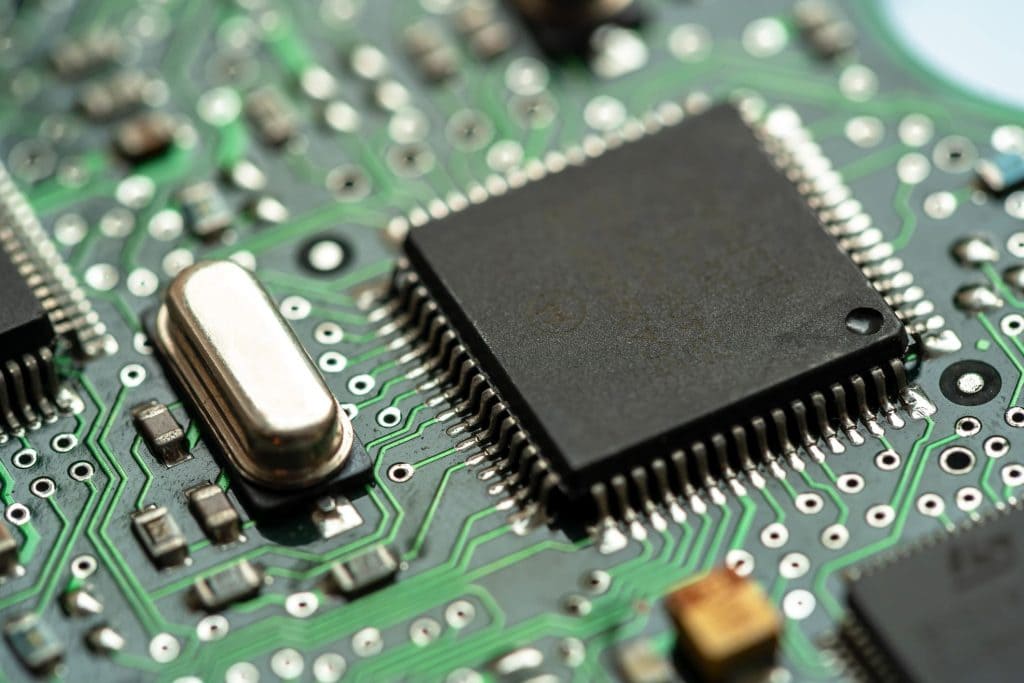

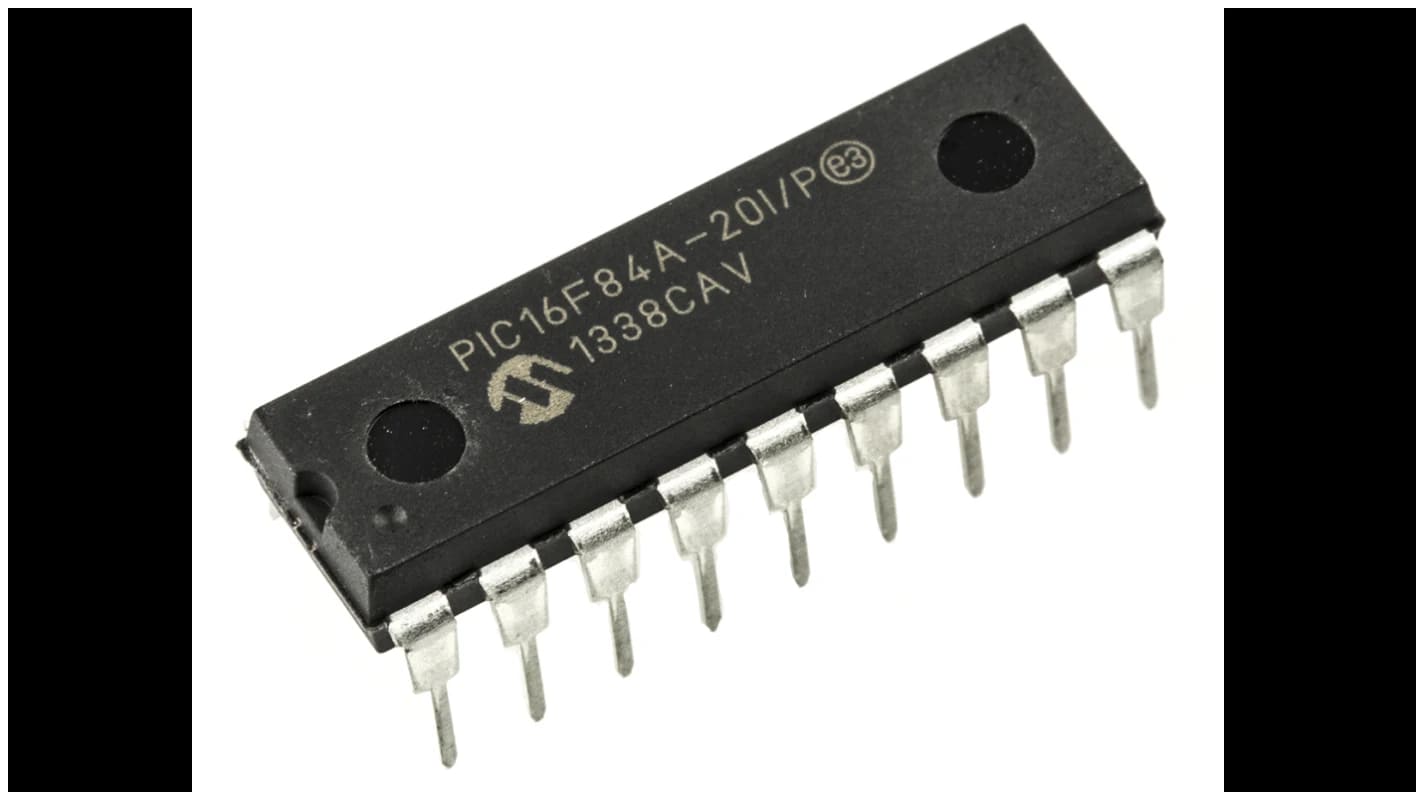

میکروکنترلر PIC (Peripheral Interface Controller) یک تراشه‌ی الکترونیکی قابل برنامه‌نویسی است که توسط شرکت Microchip طراحی و تولید می‌شود. این تراشه شامل واحد پردازنده (CPU)، حافظه (RAM، ROM یا Flash)، ورودی/خروجی‌های دیجیتال و آنالوگ، تایمرها و ماژول‌های ارتباطی است که همه در یک چیپ کوچک قرار دارند.

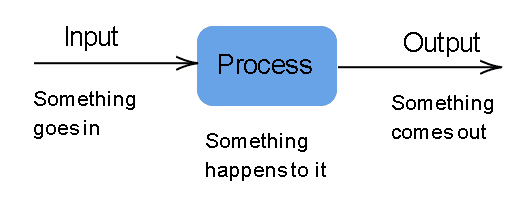

به‌زبان ساده: میکروکنترلر مغز کوچک یک دستگاه هوشمند است که می‌تواند داده‌ها را دریافت، پردازش و بر اساس برنامه از پیش‌تعریف‌شده تصمیم‌گیری کند.



⭐ مزایای میکروکنترلر PIC چیست؟

1. سادگی در یادگیری و کار: ساختار داخلی ساده‌تر نسبت به AVR و ARM
2. منابع آموزشی زیاد در ایران: آموزش‌های فارسی، کتاب‌ها و پروژه‌های آماده
3. تنوع خانواده‌ها: از مدل‌های ساده تا حرفه‌ای (مثل PIC16، PIC18، dsPIC)
4. مصرف انرژی پایین: مناسب برای دستگاه‌های با باتری
5. هزینه‌ی پایین: انتخابی مقرون‌به‌صرفه برای دانشجویان و سازندگان



🧰 میکروکنترلر PIC چه کاربردهایی دارد؟

میکروکنترلرهای PIC در صنایع و پروژه‌های مختلف به کار می‌روند. برخی از موارد پرکاربرد:

• پروژه‌های دانشجویی و آموزشی
• کنترل سیستم‌های روشنایی هوشمند
• مدارهای اندازه‌گیری دما، رطوبت و سنجش محیطی
• کنترل موتور و سروو در رباتیک
• دستگاه‌های پزشکی و صنعتی کوچک



💡 چرا باید یادگیری PIC را از همین حالا شروع کنید؟

میکروکنترلر PIC یکی از بهترین گزینه‌ها برای شروع برنامه‌نویسی سیستم‌های نهفته (Embedded) است. در کنار سادگی، ابزارهای توسعه رایگان، آموزش‌های فارسی و وجود پروژه‌های آماده، یادگیری این میکروکنترلر شما را برای ورود به دنیای جذاب الکترونیک آماده می‌کند.

📌 اگر تازه‌کار هستید، PIC نقطه‌ی شروع عالی است.
📌 اگر دانشجو یا سازنده‌اید، یادگیری PIC یعنی توانایی ساخت هر چیزی که در ذهن دارید!





مسیر یادگیری میکروکنترلر PIC | از پایه تا پیشرفته

یادگیری میکروکنترلر PIC برای افراد مبتدی ممکن است در ابتدا پیچیده به نظر برسد، اما اگر مسیر آموزشی درستی انتخاب شود، می‌توان در مدت کوتاهی به مهارت عملی رسید. در این بخش، گام‌به‌گام مسیر یادگیری از مفاهیم پایه تا اجرای پروژه‌های پیشرفته با PIC را توضیح می‌دهیم.

🧱 گام ۱: آشنایی با مفاهیم پایه الکترونیک

قبل از شروع برنامه‌نویسی، باید مفاهیم اولیه الکترونیک را یاد بگیرید:

• جریان، ولتاژ، مقاومت، خازن، دیود

• نحوه خواندن نقشه‌های ساده مدار

• کار با Breadboard برای تست مدارها

• تفاوت سیگنال‌های دیجیتال و آنالوگ

📌 پیشنهاد: اگر هیچ پیش‌زمینه‌ای ندارید، با ویدیوهای مبانی الکترونیک شروع کنید.

💻 گام ۲: یادگیری زبان C برای میکروکنترلرها

بیشتر میکروکنترلرها از زبان C برای برنامه‌نویسی استفاده می‌کنند. موارد ضروری برای یادگیری:

• دستورات پایه (if, for, while)

• تعریف متغیر و انواع داده‌ها

• توابع و ساختارهای شرطی

• ورودی/خروجی‌ها (I/O)

• نحوه نوشتن delay و مدیریت زمان

📌 آموزش زبان C در دوره تخصصی سایت miccube به‌صورت پروژه‌محور و ساده آموزش داده شده است.

🧰 گام ۳: نصب و راه‌اندازی محیط برنامه‌نویسی

برای شروع کدنویسی باید یکی از محیط‌های توسعه (IDE) را نصب کنید:

✅ انتخاب‌های رایج:

🧪 گام ۴: نوشتن و تست اولین برنامه با PIC

در این مرحله باید اولین کد ساده را بنویسید و روی یک برد آموزشی اجرا کنید.

پروژه‌های مناسب شروع:

• چشمک‌زن LED: معروف‌ترین پروژه برای یادگیری پایه‌ی کار با پورت‌ها

• روشن و خاموش کردن LED با کلید فشاری

• خواندن مقدار دمای محیط از سنسور LM35

• کنترل روشنایی LED با PWM

📌 اجرای عملی این پروژه‌ها در دوره های miccube با فایل کد و آموزش ویدیویی کامل انجام شده است.

📘 چک‌لیست یادگیری اصولی PIC

✅ تسلط بر مفاهیم الکترونیک پایه
✅ یادگیری زبان C مخصوص میکروکنترلر
✅ نصب و پیکربندی نرم‌افزارهای لازم
✅ اجرای پروژه‌های ساده و تست کد
✅ استفاده از منابع پشتیبان (فروم، پشتیبانی دوره، PDFها)





ابزارهای توسعه میکروکنترلر PIC | نرم‌افزارها و بردهای پیشنهادی

برای یادگیری و کار با میکروکنترلر PIC، تنها دانستن زبان برنامه‌نویسی کافی نیست. شما به ابزارهایی برای نوشتن کد، شبیه‌سازی، پروگرام و تست پروژه‌ها نیاز دارید. در این بخش، بهترین نرم‌افزارها، کامپایلرها و بردهای آموزشی برای شروع و پیشرفت در مسیر یادگیری PIC را معرفی می‌کنیم.

💻 نرم‌افزارها و کامپایلرهای ضروری

✅ ۱. MPLAB X IDE

• محیط توسعه رسمی شرکت Microchip

• کاملاً رایگان و قابل نصب روی ویندوز، مک و لینوکس

• پشتیبانی از کامپایلرهای XC8، XC16 و XC32

• ابزار حرفه‌ای برای پروژه‌های صنعتی

🔧 مناسب: سطح متوسط تا پیشرفته

✅ ۲. MikroC PRO for PIC

• محیطی ساده با رابط کاربری گرافیکی و جذاب

• کتابخانه‌های آماده برای سنسورها، LCD، ارتباط سریال و…

• قابلیت شبیه‌سازی داخلی

🎯 مناسب: مبتدی‌ها و علاقه‌مندان به یادگیری سریع

✅ ۳. Proteus (برای شبیه‌سازی مدار)

• شبیه‌سازی دقیق مدارات شامل میکروکنترلر، سنسور و نمایشگر

• امکان اجرای کد HEX و بررسی عملکرد مدار بدون سخت‌افزار واقعی

• پشتیبانی از مدل‌های مختلف میکروکنترلر PIC

🔍 مفید برای: تست پروژه‌ها قبل از ساخت فیزیکی

🧰 پروگرامرها و بردهای آموزشی

✅ ۱. PICkit 3 / PICkit 4

• پروگرامر رسمی شرکت Microchip برای بارگذاری کد روی میکروکنترلر

• اتصال از طریق USB و پشتیبانی از اکثر خانواده‌های PIC

• دارای نرم‌افزار اختصاصی برای پروگرام و دیباگ

📌 پیشنهاد: برای یادگیری جدی، داشتن یک پروگرامر ضروری است.

✅ ۲. بردهای آموزشی EasyPIC

• بردهای آماده با امکانات متنوع مانند سون سگمنت، LCD، کی‌پد، پورت USB و…

• مناسب برای تمرین پروژه‌های آموزشی بدون نیاز به ساخت مدار

🎓 در دوره‌های آموزش PIC از این برد برای آموزش استفاده می‌شود.

✅ ۳. بردهای بومی ایرانی

• بردهایی که توسط تیم‌های ایرانی طراحی شده‌اند و در فروشگاه‌های داخلی عرضه می‌شوند

• معمولاً قیمت مناسب‌تری دارند و برای آموزش عالی هستند

📌 بسیاری از این بردها همراه با دفترچه راهنما، سورس کد و مثال ارائه می‌شوند.

📌 خبر خوب اینکه تمام این ابزارها در دوره تخصصی سایت miccube آموزش داده می‌شوند و نیازی نیست همه چیز را خودتان از صفر یاد بگیرید

پروژه‌های عملی با میکروکنترلر PIC | از مبتدی تا کاربردی

یادگیری بدون عمل، ناقص است! پس از آشنایی با زبان برنامه‌نویسی و ابزارهای توسعه، وقت آن رسیده که دانش خود را با پروژه‌های واقعی تمرین کنید. اجرای پروژه‌های عملی با PIC باعث تثبیت مفاهیم و افزایش مهارت می‌شود. در این بخش، چند پروژه ساده و مفید برای شروع معرفی می‌کنیم که با استفاده از آن‌ها می‌توانید تجربه عملی کسب کنید.

🔘 ۱. چشمک‌زن LED (Blink)

هدف: آشنایی با پورت‌های خروجی، تأخیر زمانی و ساختار برنامه

📌 مراحل:

• اتصال یک LED به یکی از پایه‌های دیجیتال PIC (مثلاً PORTB0)

• نوشتن برنامه‌ای برای روشن و خاموش شدن متناوب

• تنظیم زمان تأخیر با تابع __delay_ms()

🎯 این پروژه پایه‌ای‌ترین قدم در دنیای Embedded است.

🖲 ۲. کنترل LED با کلید فشاری

هدف: کار با ورودی دیجیتال، شرط‌ها و وقفه‌ها

📌 مراحل:

• اتصال کلید به پورت ورودی (مثلاً PORTA0)

• خواندن وضعیت کلید و تغییر وضعیت LED در صورت فشردن

🎯 این پروژه نحوه تعامل کاربر با سیستم را آموزش می‌دهد.

🌡 ۳. خواندن دما از سنسور LM35 و نمایش روی LCD

هدف: اتصال سنسور آنالوگ، تبدیل ADC، نمایش اطلاعات روی صفحه

📌 مراحل:

• اتصال خروجی آنالوگ LM35 به پین ADC

• تبدیل مقدار آنالوگ به دیجیتال

• محاسبه دما و ارسال داده به LCD کاراکتری

🎯 ترکیب ADC، ریاضیات و ارتباط با LCD را در این پروژه یاد می‌گیرید.

🔄 ۴. کنترل موتور DC با PWM

هدف: تولید سیگنال PWM و کنترل سرعت موتور

📌 مراحل:

• تعریف تایمر داخلی و تنظیم duty cycle

• ارسال سیگنال PWM به درایور موتور یا ترانزیستور

• تغییر سرعت با ورودی یا کد

🎯 این پروژه برای کسانی که به رباتیک و کنترل علاقه دارند، بسیار مفید است.

📡 ۵. ارتباط سریال UART با کامپیوتر

هدف: ارسال داده از PIC به کامپیوتر از طریق پورت سریال

📌 مراحل:

• پیکربندی پورت سریال در MikroC یا MPLAB

• ارسال رشته‌ای از داده‌ها (مثلاً دما)

• نمایش داده‌ها در نرم‌افزارهایی مانند TeraTerm یا Serial Monitor

🎯 یادگیری ارتباط UART پایه‌ی بسیاری از پروژه‌های IoT و صنعتی است.

🎒 تمرین حرفه‌ای‌تر در دوره‌های miccube

در دوره‌ی تخصصی میکروکنترلر PIC در سایت miccube.com:

✅ همه این پروژه‌ها به‌صورت ویدیویی آموزش داده شده‌اند
✅ کدها، شماتیک و فایل PDF هر پروژه ارائه می‌شود
✅ از صفر تا اجرا، قدم‌به‌قدم همراه شما هستیم

🧠 اجرای این پروژه‌ها به درک کامل از پورت‌ها، تایمرها، وقفه‌ها، ADC، PWM و ارتباطات سریال منجر می‌شود — دقیقاً همان چیزهایی که در بازار کار نیاز دارید.



خطاهای رایج در برنامه‌نویسی میکروکنترلر PIC و نحوه رفع آن‌ها

اشتباه کردن بخشی طبیعی از یادگیری است؛ اما اگر بدانید دیگران چه اشتباهاتی کرده‌اند، می‌توانید از تکرار آن‌ها جلوگیری کنید. در این بخش، رایج‌ترین خطاها هنگام کار با میکروکنترلرهای PIC را بررسی می‌کنیم و روش‌های رفع آن‌ها را آموزش می‌دهیم.

⚠ ۱. تنظیم نادرست فیوز بیت‌ها (Fuse Bits)

مشکل:
برنامه اجرا نمی‌شود یا میکروکنترلر بوت نمی‌شود.

علت رایج:

• انتخاب منبع کلاک اشتباه (مثلاً تنظیم به External Oscillator بدون وجود کریستال خارجی)

• غیرفعال کردن Watchdog Timer به اشتباه

راه‌حل:

• استفاده از تنظیمات پیش‌فرض نرم‌افزارهایی مثل MikroC

• استفاده از Calculator فیوز بیت موجود در [MPLAB X]

• مطالعه دیتاشیت دقیق میکروکنترلر

⚠ ۲. پیکربندی اشتباه پورت‌ها

مشکل:
ورودی‌ها و خروجی‌ها به درستی کار نمی‌کنند.

علت رایج:

• عدم تنظیم پورت به‌صورت دیجیتال (مثلاً PORTA که به‌طور پیش‌فرض آنالوگ است)

• استفاده هم‌زمان از پین‌هایی که کاربرد چندگانه دارند بدون تنظیمات صحیح

راه‌حل:

• استفاده از رجیسترهای ANSEL و TRIS برای تعیین نوع و جهت پورت‌ها

• رجوع به جدول پین‌ها در دیتاشیت و بررسی عملکرد چندمنظوره آن‌ها



⚠ ۳. استفاده نادرست از تأخیر (Delay)

مشکل:
برنامه زمان‌بندی دقیق ندارد یا عملکرد ناهماهنگ است.

علت رایج:

• استفاده زیاد از __delay_ms() که باعث بلوکه شدن کل برنامه می‌شود

• ناهماهنگی در زمان‌بندی به‌دلیل انتخاب نادرست کلاک

راه‌حل:

• استفاده از تایمرها و وقفه‌ها برای زمان‌بندی دقیق‌تر

• تنظیم صحیح فرکانس کلاک در کد و محیط توسعه

⚠ ۴. مشکل در ارتباط سریال (UART)

مشکل:
داده به درستی ارسال یا دریافت نمی‌شود.

علت رایج:

• اختلاف در Baud Rate بین PIC و دستگاه مقصد

• اشتباه در پیکربندی رجیسترهای TX و RX

• نویز در خطوط ارتباطی

راه‌حل:

• تنظیم دقیق Baud Rate در نرم‌افزار

• استفاده از مقاومت Pull-Up و خازن برای کاهش نویز

• تست با نرم‌افزارهای Terminal مانند TeraTerm



⚠ ۵. برنامه‌ریزی نشدن یا شناسایی نشدن میکروکنترلر توسط پروگرامر

مشکل:
پروگرامر (مثل PICkit) میکروکنترلر را نمی‌شناسد یا خطا می‌دهد.

علت رایج:

• اشتباه در اتصالات بین پروگرامر و چیپ

• تغذیه نامناسب میکروکنترلر

• انتخاب چیپ اشتباه در محیط برنامه‌نویسی

راه‌حل:

• بررسی مجدد اتصالات طبق دیتاشیت

• تأمین تغذیه پایدار با ولتاژ مناسب

• انتخاب مدل دقیق میکروکنترلر در نرم‌افزار (مثلاً PIC16F877A)



✅ رفع سریع خطاها در دوره miccube

در دوره آموزشی PIC در miccube.com، تمام این خطاها به‌صورت عملی بررسی و آموزش داده می‌شوند:

🔧 هر پروژه دارای چک‌لیست خطاهاست
📽 ویدیوهای دیباگ و رفع اشکال پروژه‌ها
👨‍🏫 پشتیبانی مستقیم از مدرس برای راهنمایی گام‌به‌گام

چطور یک دوره آموزش میکروکنترلر PIC خوب انتخاب کنیم؟

با توجه به منابع آموزشی زیاد در اینترنت، انتخاب یک دوره مناسب که واقعاً شما را به مهارت واقعی برساند، کار آسانی نیست. بسیاری از دوره‌ها فقط به آموزش تئوری بسنده می‌کنند و شما را بدون تجربه عملی تنها می‌گذارند.

در این بخش، معیارهای انتخاب یک دوره‌ی خوب برای یادگیری PIC را بررسی می‌کنیم و در ادامه، دوره پیشنهادی miccube را معرفی خواهیم کرد.

📚 ویژگی‌های یک دوره آموزش حرفه‌ای میکروکنترلر PIC

1. آموزش پروژه‌محور به جای صرفاً تئوری

یک دوره خوب باید شامل پروژه‌های عملی واقعی باشد، مثل:

• کنترل موتور با PWM

• دریافت داده از سنسورها

• ساخت سیستم دما یا تایمر

🎯 هدف نهایی، توانمندسازی برای اجرای پروژه واقعی است.

2. پشتیبانی واقعی از مدرس

پاسخ به سوالات فنی، بررسی پروژه‌های شما و رفع اشکال سریع از ویژگی‌های مهم یک دوره حرفه‌ای است.

✅ پشتیبانی از طریق گروه تلگرام



3. ارائه فایل‌های کامل برای هر درس

هر درس باید همراه با:

• فایل PDF خلاصه مفاهیم

• سورس کد پروژه‌ها

• شماتیک مدارات

• لینک‌های دانلود نرم‌افزار و ابزارها باشد

4. ساختار آموزشی مرحله‌به‌مرحله

دوره‌ای مفید است که از مقدماتی‌ترین مفاهیم شروع کند و پله‌پله شما را به سطح پیشرفته برساند.

🎓 چرا دوره میکروکنترلر PIC در میکیوب پیشنهاد می‌شود؟

دوره آموزشی miccube با در نظر گرفتن تمام موارد بالا طراحی شده و مناسب افرادی است که می‌خواهند:

• از پایه شروع کنند (حتی بدون تجربه قبلی)

• در مدت کوتاه وارد بازار کار یا پروژه‌های واقعی شوند

• پشتیبانی و منابع کامل داشته باشند

📦 محتوای دوره شامل:

•  ساعت ها آموزش ویدیویی با کیفیت

• ۱۰+ پروژه کاربردی از LED تا سنسور و LCD

• پشتیبانی اختصاصی مدرس

• سورس کد، PDF، چک‌لیست و فایل‌های جانبی

🎁 همچنین با ثبت‌نام در این دوره:

• کد تخفیف خرید برد آموزشی اختصاصی دریافت می‌کنید

• به آپدیت‌های رایگان دوره دسترسی دائمی دارید



🛒 ثبت‌نام در دوره میکروکنترلر PIC

جمع‌بندی نهایی و مسیر پیشنهادی یادگیری میکروکنترلر PIC

اگر تا اینجا با ما همراه بوده‌اید، یعنی واقعاً به یادگیری جدی میکروکنترلر PIC علاقه‌مند هستید. اما شاید هنوز ندانید دقیقاً از کجا شروع کنید و چه مراحلی را طی کنید.

در این بخش، با یک نقشه راه ساده و کاربردی، مسیر یادگیری شما را مشخص می‌کنیم تا با خیال راحت و بدون سردرگمی جلو بروید.

🎯 مسیر یادگیری مرحله‌به‌مرحله برای مبتدی‌ها

✅ مرحله ۱: تسلط به مفاهیم پایه

• آشنایی با مفاهیم ابتدایی الکترونیک دیجیتال و آنالوگ

• آشنایی با زبان برنامه‌نویسی C در حد پایه

📘 منبع پیشنهادی: آموزش زبان C + ویدیوهای مبانی الکترونیک

✅ مرحله ۲: انتخاب ابزار و نصب نرم‌افزار

• نصب محیط توسعه (مثل MPLAB X یا MikroC)

• آشنایی با برد آموزشی مثل EasyPIC یا بردهای داخلی

🔧 مقاله پیشنهادی: [معرفی کامپایلرها و ابزارهای توسعه برای PIC]

✅ مرحله ۳: ساخت پروژه‌های ساده

• پروژه‌هایی مثل چشمک‌زن LED، خواندن مقدار سنسور، کنترل رله

✅ مرحله ۴: درک عمیق رجیسترها و توابع

• یادگیری رجیسترهای مرتبط با پورت‌ها، تایمر، UART، PWM و ADC

• تمرین روی پروژه‌هایی با ورودی و خروجی پیچیده‌تر

✅ مرحله ۵: شرکت در یک دوره کامل و پروژه‌محور

• ثبت‌نام در دوره جامع PIC سایت miccube برای یادگیری ساختارمند، حرفه‌ای و با پشتیبانی

• دریافت چک‌لیست خطاها، تمرین‌ها، سورس‌ها و شرکت در گروه آموزشی

✅ مرحله ۶: اجرای پروژه‌های واقعی و ورود به بازار

• طراحی برد PCB با PIC

• انجام پروژه‌های صنعتی یا دانشجویی

• یا حتی تدریس و تولید محتوا در این حوزه



🧭 نتیجه‌گیری نهایی برای آموزش میکروکنترلر PIC از صفر تا صد

یادگیری میکروکنترلر PIC فقط یک مهارت فنی نیست، بلکه پلی برای ورود به دنیای حرفه‌ای الکترونیک، کنترل صنعتی، IoT و حتی بازار کار است.

با آموزش‌های رایگان، پروژه‌های تمرینی و دوره تخصصی سایت miccube، می‌توانید بدون اتلاف وقت، قدم‌به‌قدم به یک متخصص تبدیل شوید.

🎁 برای شروع حرفه‌ای همین حالا:

✅ در دوره جامع میکروکنترلر PIC ثبت‌نام کنید
✅ و قدم اول را برای تبدیل شدن به یک برنامه‌نویس Embedded حرفه‌ای بردارید.
